Пластинчатые теплообменники.

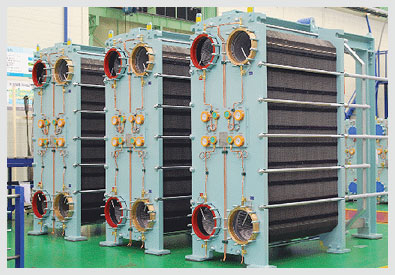

Разборный пластинчатый теплообменник.

Сегодня качественный теплообмен обеспечивается при помощи разборных пластинчатых теплообменников.


Область применения

Разборный пластинчатый теплообменник используется в системах отопления, вентиляции, водоснабжения, на производстве в технологических процессах.

Преимущества

К основным преимуществам пластинчатых теплообменников LHE можно отнести следующее.

Пластинчатые теплообменники LHE отличает высокое качество

Все материалы, из которых мы осуществляем производство пластинчатых теплообменников, проходят тщательный входной контроль. Корейские пластины имеют на своей поверхности маркировку с основными сведениями о пластине – материал; толщина; дата, месяц и год изготовления; номер заводского листа.

Основные достоинства и преимущества разборных пластинчатых теплообменников:
 — небольшие габариты (в сравнении с кожухотрубными);
 — увеличение мощности посредством добавления пластин;
 — надежность;
 — простота обслуживания (легкость разборки устройства, чистки пластин и каналов, замены рабочих деталей);
 — теплопотери сводятся к минимуму (что обеспечивается минимальным расстоянием между крайней пластиной и плитой);
 — высокая скорость производства;
 — получение минимальной разницы температур.

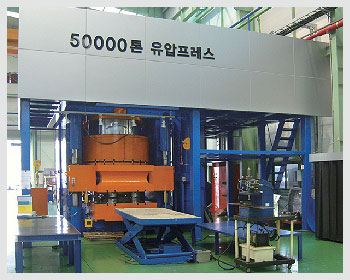

Один из самых больших прессов в мире с усилием в 50 000 тонн стоит на службе у LHE! Конструкторы компании LHE изготовили этого гиганта по собственным чертежам и разработкам! Пластины, произведенные, на данном оборудовании отличаются повышенной надежностью и долговечностью, что подтверждают протоколы испытаний разборного пластинчатого теплообменника.

Гидропрессы компании LHE

Такой пресс позволяет производить пластины толщиной до 1 мм из разных материалов, что делает теплообменники LHE максимально подходящими для использования в нефтехимической отрасли, судостроении, энергетики, атомной промышленности и др. – везде, где есть повышенные требования к надёжности при работе с агрессивными средами и высокими значениями температур и давлений.

Также в работе по штамповке пластин участвуют прессы меньшей мощностью 25 000 тонн и 10 000 тонн. Высокая культура производства и достойное оснащение позволяет предлагать решения множества сложнейших задач в оптимальные сроки.

Расчет пластинчатых теплообменников и их сборку осуществляет квалифицированный персонал, прошедший обучение представителями завода LHE это гарантирует долговечную работоспособность наших теплообменников, естественно, при соблюдении всех правил эксплуатации.

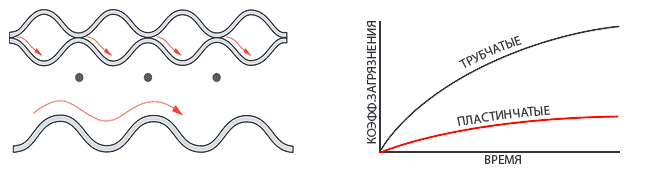

Теплообменники LHE высокоэффективны

Высокий коэффициент теплопередачи обеспечивает эффективный теплосъём малой поверхностью. Это обусловлено высокой турбулизацией потока в каналах теплообменника, что достигается развитой гофрированной поверхностью пластин и высокой скоростью сред. Это даёт теплообменникам LHE следующие преимущества: самоочищение пластин от накипи, малая величина недогрева, высокий КПД, высокая компактность.

Теплообменники LHE имеют широкий типоразмерный ряд

Множество вариаций пластин разных размеров и разных присоединительных диаметров позволяет подобрать оптимальное решение Вашей задачи. Вы можете прямо сейчас заказать расчет пластинчатого теплообменника, связавшись с нами по тел. +7 (495) 975-72-62

Эксплуатация пластинчатых теплообменников LHE

Наши пластинчатые теплообменники обладают высокой ремонтопригодностью. Сама конструкция разборного пластинчатого теплообменника LHE позволяет достаточно быстро и эффективно производить ремонт малыми силами без полного демонтажа теплообменника. Достаточно ослабить шпильки и отодвинуть прижимную плиту, следуя рекомендациям инструкции по эксплуатации. Собрать пластины в пакет не составит труда благодаря эффекту самоцентрирования пластин. Экономия времени и сил поможет сэкономить ваши деньги.

Конструкция пластинчатого теплообменника

Разборные пластинчатые теплообменники зарекомендовали себя на рынке как достойная альтернатива кожухотрубным теплообменникам в тех областях, где температура сред не превышает 190С а давление не выше 25 бар. Мы производим наши теплообменники на базе корейских теплообменных пластин LHE на собственной производственной площадке в г.Ногинск, Московской области по чертежам и технологиям LHE и собственным наработкам.

Узнать стоимость пластинчатого теплообменника Вы можете, связавшись с нами по тел. +7 (495) 975-72-62

Рама пластинчатого теплообменника

Рама состоит из опорной (1) и прижимной (2) плит, верхней (3) и нижней (4) направляющих и задней опорной стойки (5). Все элементы изготовлены из качественных материалов и проходят входной контроль качества на нашем предприятии. На основной плите в одноходовом исполнении аппарата расположены присоединительные порты, через которые среды входят в пластинчатый теплообменник и выходят из него. Основная плита неподвижна и крепится анкерными болтами к фундаменту через отверстия в двух специальных лапах (7) на плите. Также к основной плите болтами крепится верхняя и нижняя направляющая, которые прикреплены также к задней опорной стойке. Задняя опорная стойка также посредством анкерных болтов крепится к фундаменту. Таким образом, рама пластинчатого теплообменника имеет три точки опоры (мы можем изготовить теплообменник со специальной рамой, имеющей дополнительные опоры на прижимной плите, что делает конструкцию уже с пятью точками опоры сверхустойчивой). По верхней направляющей при помощи специального ролика перемещается прижимная плита. При изготовлении теплообменника сначала собирается рама. Потом на верхнюю направляющую, имеющую специальную конструкцию «ласточкин хвост», надеваются пластины, дополнительно снизу центрируясь нижней направляющей. Таким образом, последовательно набирается пакет пластин.

Пакет пластин теплообменника

Теплообменные пластины в теплообменнике стягиваются в пакет. Их количество, вид, тип уплотнений определяется расчётом наших специалистов. Пакет пластин самоцентрируется при помощи специальных пазов по краям пластин и направляющих. Уплотнения при стяжке не позволяют возникать протечкам сред наружу и перетечкам сред между контурами. Если пакет пластин собран правильно, то с торца он имеет сотовидную структуру.

Теплообменник пластинчатый

После того как набран необходимый пакет пластин, в специальные боковые пазы на основной и прижимной плитах вставляются стяжные шпильки (8) с центрирующими шайбами и гайками (9). Дальше, попеременно закручивая гайки на шпильках, как указано в инструкции по эксплуатации, мы затягиваем пакет пластин до определённого размера. Сборка теплообменников LHE осуществляется квалифицированным персоналом, прошедшим обучение и имеющим достаточный опыт работы

Контроль

После этого уже готовый теплообменник подвергается гидроиспытаниям на нашем стенде. По греющей стороне теплообменника подаётся вода 20С давлением на 1,3 превышающем максимальное заданное Заказчиком и выдерживается в течение 30 минут. Затем по нагреваемой стороне производится аналогичное действие. При этом осуществляется визуальный контроль на наличие протечек и снимаются показания манометров. После успешного прохождения гидроиспытания в паспорте теплообменника (неотъемлемая часть поставки) делается соответствующая пометка специалистом Отдела Технического Контроля. Таким образом, мы предлагаем Вам уже проверенное нами оборудование полностью готовое к работе.

Ниже приведены этапы создания разборного пластинчатого теплообменника:

Принцип работы

В пакете пластин теплообменника уплотнения сформированы таким образом, чтобы происходило распределение потоков сред в чередующиеся каналы. С одной стороны пластины протекает «горячая» среда с другой «холодная» и через стенку пластины осуществляется теплообмен между этими средами как показано на рисунке. Исходя из задачи, подбирается необходимый материал пластин, их толщина и уплотнения к ним. Количество пластин в пакете и их компоновка определяется программой расчёта теплообменника, разработанной нашими корейскими партнёрами из компании LHE. Чтобы подобрать теплообменник LHE, Вам необходимо заполнить опросный лист и отправить нам по факсу или e-mail, указанные в разделе КОНТАКТЫ. Также вы можете заполнить онлайн заявку на нашем сайте.

Устройство состоит из пакета пластин, заключенного в раму. Все пластины одинакового размера. В ряде каналов, который образуется при стягивании пакета, протекают жидкости. Установка сделана так, чтобы горячая жидкость передавала тепло через стенку пластины. Для предотвращения возможного смешения устанавливают резиновое уплотнение. Конструкции построена так, чтобы при необходимости можно было легко добавлять или заменять пластины или резину. Пластины изготовляют из нержавеющей стали, титана, хастеллоя, резины — NBR, EPDM, FPM.

Диапазон мощностей

Разборные пластинчатые теплообменник и могут иметь мощности в сотни киловатт или десятки мегаватт.

Максимальная мощность зависит от максимального количества пластин в пакете. Устройство может работать в рабочей среде с температурой от -50 до 200 С и давлении до 2,5 МПа.

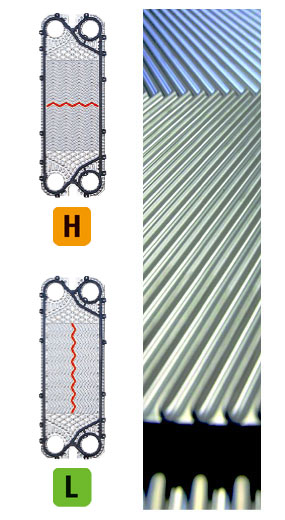

Типы теплообменных пластин

Пластины теплообменника отличаются друг от друга видом профиля (гофра).

Пластина с большим углом профиля (пластина типа H) позволяет обеспечить

  • — высокая турбулизация потока
  • — высокий коэффициент теплопередачи
  • — высокие потери давления

Пластина с малым углом профиля (пластина типа L) позволяет обеспечить

  • — низкая турбулизация потока
  • — низкий (относительно H пластины) коэффициент теплопередачи
  • — низкие потери давления

Выбирая теплообменник, мы решаем проблему оптимального подбора оборудования к вашим условиям. Два типа пластин позволяют осуществить три типа каналов.

  • – канал с большим углом профиля. Комбинация пластин только типа H.
  • – канал со средним углом профиля. Комбинация пластин типов H и L.
  • – канал с малым углом профиля. Комбинация пластин только типа L.

Инновационные решения компании LHE в области теплообмена позволяют производить теплообменные пластины толщиной до 1мм с разными углами наклона профиля и разной глубины штамповки. Возможно изготовление пластин эксклюзивно под заказ.

Уплотнения

Уплотнение – самое уязвимое место пластинчатого теплообменника. Компания LHE является лидером по производству каучуковых уплотнений для теплообменников разных областей применения. Использование собственных разработок и богатого опыта позволяет предлагать нашим клиентам теплообменники с очень качественными уплотнениями.

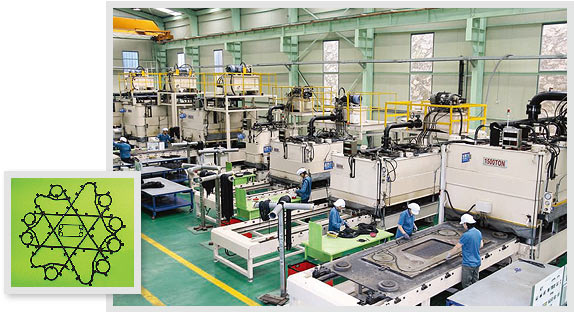

В собственных лабораториях мы разрабатываем новейшие виды уплотнений и разносторонне проверяем качество наших прокладок.

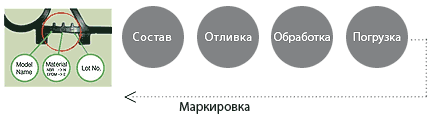

Все уплотнения маркируются, как показано на рисунке, таким образом, на объекте Заказчика можно визуально определить тип уплотнения без поиска сопроводительной документации.

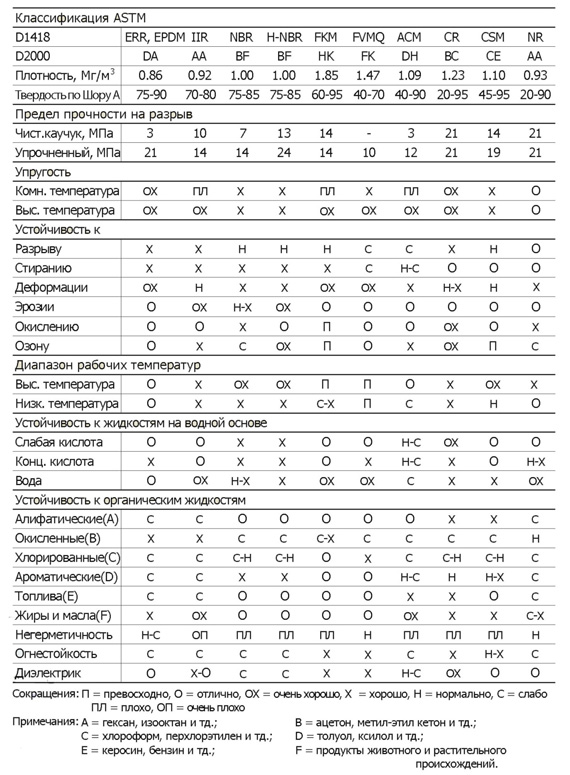

В таблице приведены основные свойства уплотнений пластинчатых теплообменников LHE.

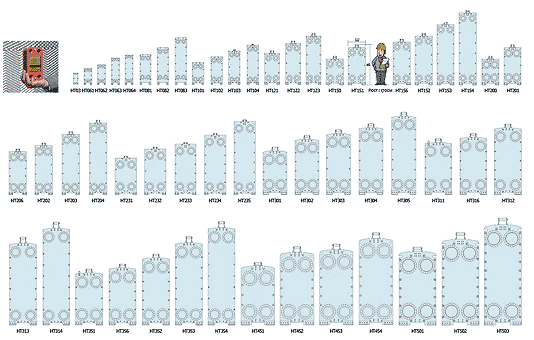

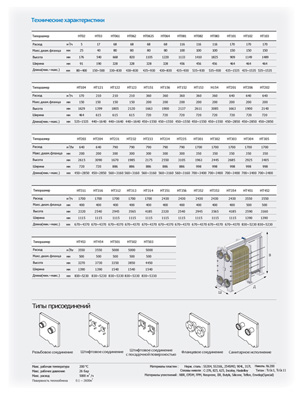

Типоразмерный ряд и цена пластинчатого теплообменника

На цену пластинчатого теплообменника влияет много факторов,

для получения точного расчета стоимости оборудования,

пожалуйста, позвоните по тел. +7 (495) 975-72-62.

Купить теплообменник пластинчатый разборный можно в компании LHEngineering, которая занимается производством и продажей теплообменного оборудования. Пластины изготовляются согласно требованиям мировых стандартов качества, каждая партия проходит тщательные испытания на выявление дефекта, чтобы предотвратить появление любых утечек.

Высокий коэффициент теплопередачи позволяет значительно уменьшить количество пластин и, соответственно, стоимость установки в целом. Поэтому стоит купить разборные пластинчатые теплообменники цены на которые на приемлемом, а качество — на высоком уровне.


Расчет теплообменника

Наличие тепла – это не только уют и комфорт, но и здоровье человека.

Основной целью, которую преследует расчет теплообменника , является определение правильности выбора нагревающихся поверхностей и эффективности теплоотдачи. То есть сможет ли устанавливаемое оборудование удовлетворить потребности потребителя тепла. Поэтому исключительно важно взять правильные (то есть реальные и с допуском на потери) исходные данные.

Получить такие данные можно:

  • из имеющихся ТУ (технических условий). Их выдает теплоснабжающая организация;
  • непосредственно из договора с такой организацией, если он уже есть;
  • из ТЗ (технического задания), которое составляет инженер или технолог.

    Чтобы сделать расчет пластинчатого теплообменника , нужно определить исходные данные, а именно:

    • тип среды (это может быть «пар-вода»,» вода-вода», «масло-вода»);
    • необходимая тепловая нагрузка в Гкал/ч (или мощность в кВт). Если она неизвестна, то нужно знать массовый расход среды (в т / ч);
    • температура среды на входе в теплообменник и на выходе из него в градусах (°С по горячей/холодной стороне).

    Причем нужно учесть особенность исходных данных: в устройстве для котлов температура на входе не может быть выше 55°С. При этом важна разница температур — от 10°С и больше, потому что чем она больше, тем компактнее и соответственно дешевле оборудование.

    Производя расчет мощности теплообменника , нужно смотреть в техническую документацию приобретаемого теплообменного оборудования, в которой приводятся таблицы. Они содержат значения эталонных температур и соответствующие им значения тепловой мощности.

    Расчет площади теплообменника даст необходимое количество тепла, которое должен предоставить весь набор теплового оборудования. Тут желательно учесть ряд характеристик: вид/вязкость рабочей среды, средний напор температуры. Иногда еще нужно обращать внимание на загрязненность среды ®, которая может повлиять на расчет площади.

    Расчет и проектирование теплообменников – дело обученного специалиста-практика. Такие кадры есть в компаниях, специализирующийся на производстве/ продаже теплообменного оборудования, к которым относится и компания LHEngineering.

    Онлайн расчет теплообменника


    Сервис

    При желании Заказчика мы можем осуществить шеф-монтаж нашего оборудования на вашем объекте. Мы поможем решить любые ваши проблемы в области сервиса – промывку, ремонт, замену комплектующих, наращивание пластин. По всем возникающим вопросам звоните нам — телефоны указаны в разделе Контакты.

    Гарантия

    На наши теплообменники распространяется гарантия 18 месяцев со дня ввода в эксплуатацию. При правильной транспортировке, монтаже и эксплуатации теплообменник LHE прослужит вам долго и качественно.
